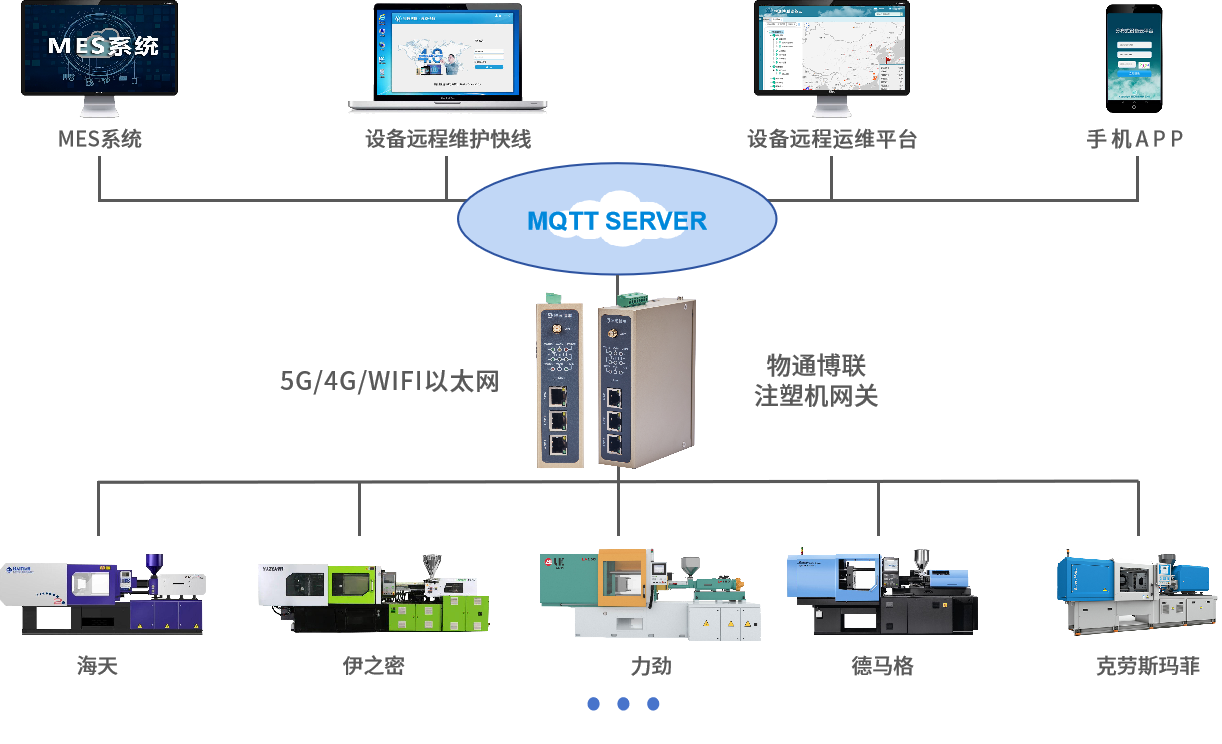

物通博联注塑机网关是一款针对注塑机实现数据采集的设备，主要用于解决注塑机等传统生产设备的数据采集、远程监控和信息化管理问题，网关支持各种注塑机的私有协议和其他工业标准协议（弘讯、科强、KEBA、恩格尔、住友、日精……），可以实现各种注塑机设备联网、数据采集，实时传输注塑机注射压力、油温、模具温度、注射速度等数据到本地服务器、云平台、MES、ERP等等，为制造业数字化转型提供了强大支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集科强注塑机数据采集。





操作步骤



1



网关安装、配置上网方式

1、网关安装

2、网络配置

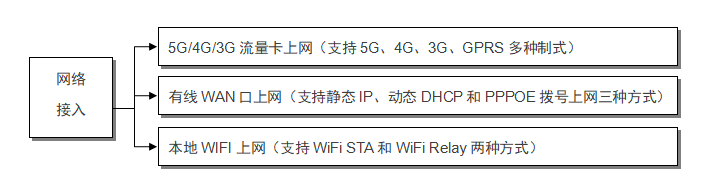

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。



*具体安装配置过程可以查看网关使用手册



2



数采配置



1. 添加设备

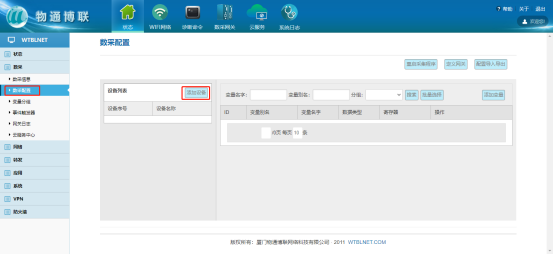

登录网关管理界面，点击数采->数采配置->添加设备。

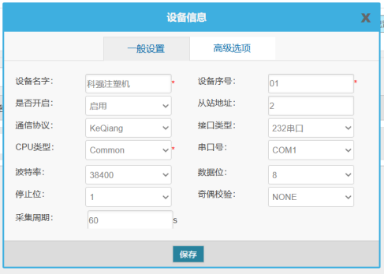

 输入设备名称（任意），设备序号（任意，注意同一网关下的设备序号不能重复），从站地址（设备站号），通信协议（KeQiang，根据注塑机型号选择），接口类型（232串口），串口号（连接网关端串口号），以及串口参数（一般注塑机默认波特率是38400，数据位8，无校验，停止位1），采集周期根据自身需求设置，然后点击保存。

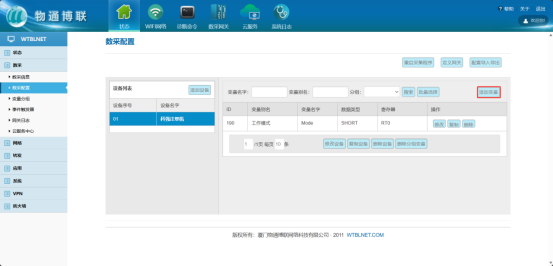

2. 添加变量

根据注塑机点表，添加需要采集的数据点，可以单个添加，也可以批量导入Excel。

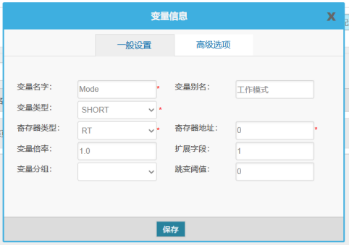

 填写点位相关信息，变量名（任意），变量别名（任意），变量类型（根据点位数据类型选择，具体可查看网关支持的数据类型），寄存器类型（固定选择RT）以及寄存器地址（按照注塑机点位表填写，例如工作模式对应寄存器地址0），然后点击保存。





 重启采集程序

新增/修改配置后，需要点击重启采集程序，使新的配置生效。

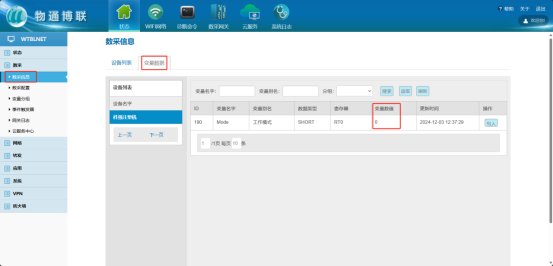

 查看数采信息

等待右下角弹出成功提示框后，点击“数采信息”->“变量数据”，即可在“变量值”一列查看采集结果。







 错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。



3



云服务配置

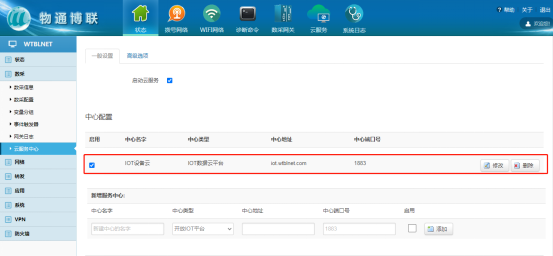

中心类型

（1）IOT数据云平台：为我司公网地址，数据可上传至我司IOT平台进行数据监控以及远程维护、远程部署配置。



（2）IOT数据接入云：数据不上传我司IOT平台，仅进行网关端远程维护处理。

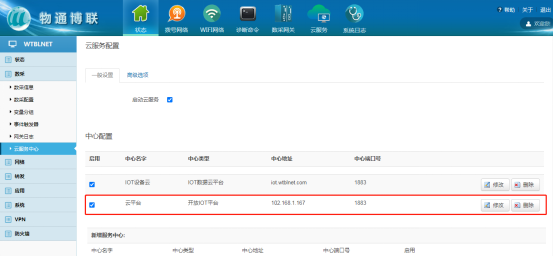

（3）开放IOT平台：适用于客户自行开发云平台，我司提供的网关上报MQTT协议JSON格式的协议开发文档。



（4）第三方平台设备接入：例如阿里云、华为云、百度云等第三方设备接入平台，网关已开发好适配此类第三方平台的物模型接入，例如华为云，填写相关连接参数，配置内容，即可将数据上传至华为云IOT设备接入模型中（网关支持的第三方接入云，都有详细的配置手册）。

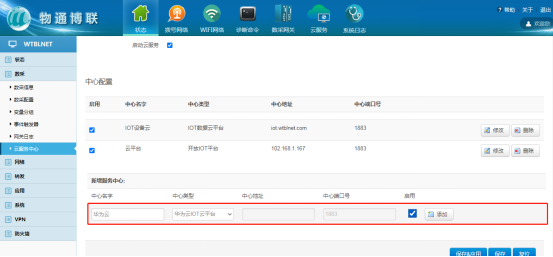

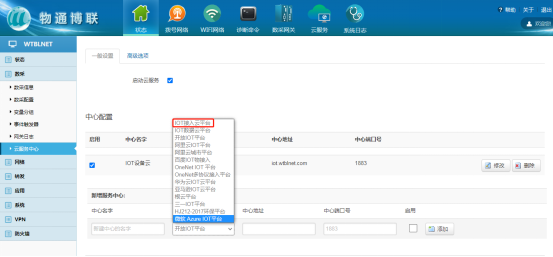

选择第三方设备接入平台类型，勾选启用，点击添加；

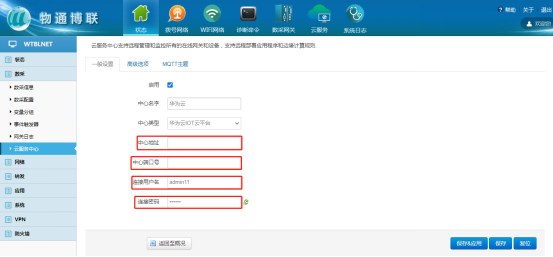

 点击修改后进入中心配置界面，填写对应的MQTT连接参数；

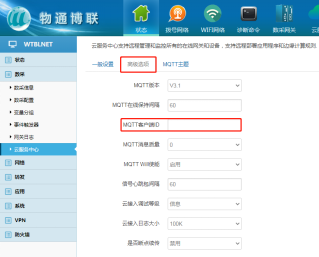

在高级选项中配置MQTT客户端ID连接参数，填写完毕后保存并应用。





*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
