物通博联机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控……等等）的数据，通过MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统物通博联云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续发展提供有力支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集哈斯CNC机床数据。





操作步骤



1



网关配置上网方式

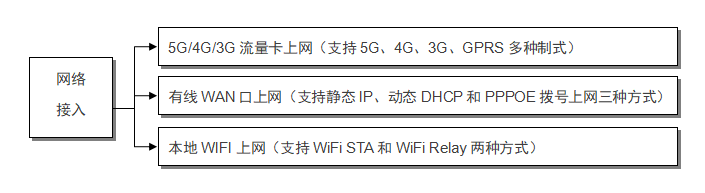

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。



*具体配置过程可以查看网关使用手册



2



CNC配置



哈斯的数控面板共有两种情况。

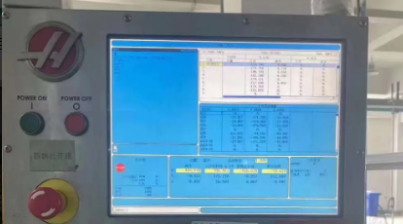

老版本：

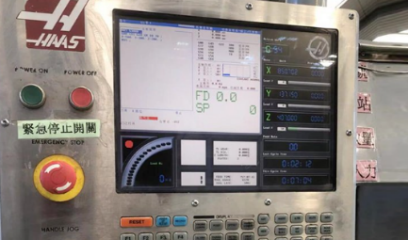

新版本：



注：老版本通讯为串口，新版本通讯为网口。

1.确认通讯接口

1.1、数控面板的后面

老版本的串口一般都会引出在正后面的左侧位置，上面有串口和网口，注意老版本的系统网口是无法作为通讯采集的，目前网关仅支持采集新版本网口。

1.2、其他位置

其他位置一般是前面两个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

2.系统和网络配置

2.1老式彩屏设置通讯参数

一共三步：点击设置按钮、选择I/O、更改系统参数



比较重要的参数：波特率、奇偶性、停止位、数据位、EOB类型、机床数据收集参数

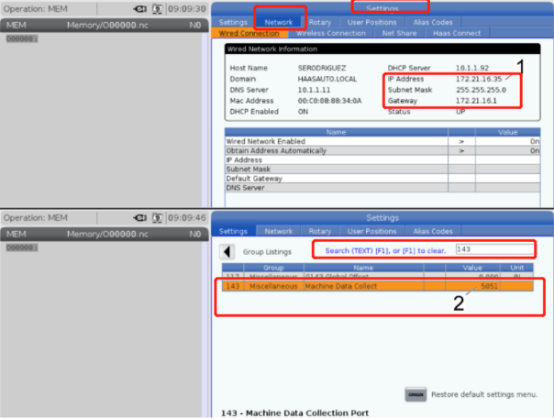

2.2新式彩屏设置系统参数和网络

一共四步：点击设置按钮、选择网络、更改ip、确认端口



1.3、通讯测试

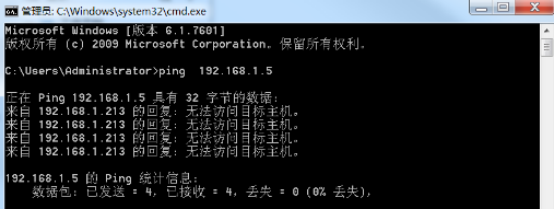

例：ping 192.168.1.5



3



网关数采配置

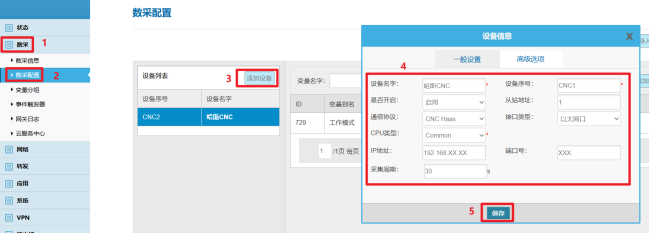

1.设备配置

根据CNC设备情况及信息配置后保存。



以太网通信主要参数

通信协议	接口类型	IP地址	端口号
CNC Haas-MT	网口	CNC IP地址	5051(以实际端口为主）
扩展字段	0 （默认）

 注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

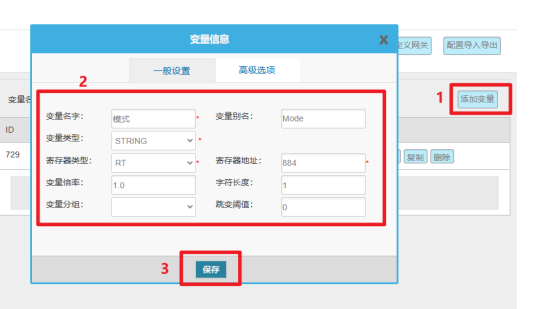

2.变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。



3.数据看板

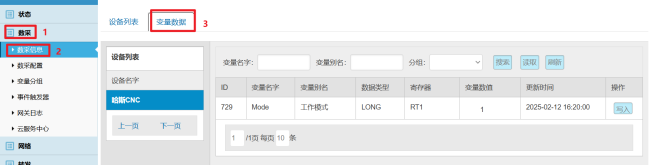

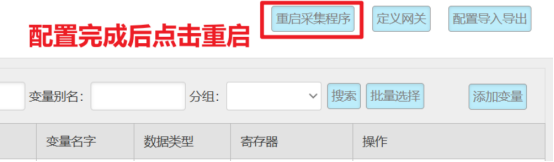

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。





错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。

如无法解决问题，可联系物通博联工程师获取相应的技术支持。*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
